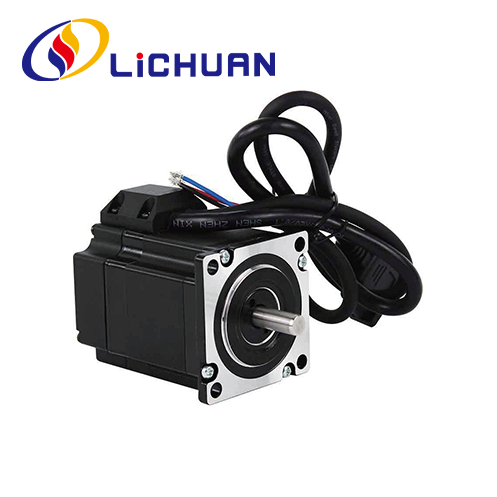

57 سیریز 3 فیز نیما23 بند لوپ سٹیپر موٹر
گرم فروخت چین 57 سیریز 3 فیز نیما23 بند لوپ سٹیپر موٹر مفت نمونہ مینوفیکچررز اور سپلائرز۔
انکوائری بھیجیں۔
مصنوعات کی وضاحت
LICHUAN® ہماری فیکٹری سے ہول سیل 57 سیریز 3 فیز Nema23 بند لوپ سٹیپر موٹر سیریز میں آپ کا پرتپاک استقبال کرتا ہے۔ ہماری پروڈکٹس کے پاس سی ای تصدیق شدہ ہے اور اس وقت فیکٹری کی انوینٹری کی ایک بڑی مقدار موجود ہے۔ Lichuan فیکٹری 14 سال سے زائد پیداوار کا تجربہ ہے . ہم OEM اور ODM کی حمایت کر رہے ہیں، ہم آپ کو اچھی سروس اور فیکٹری رعایتی قیمتوں کے ساتھ فراہم کریں گے. ہم مزید تقسیم کاروں کو LICHUAN میں شامل ہونے کا خیرمقدم کرتے ہیں۔
57 سیریز 3 فیز Nema23 بند لوپ سٹیپر موٹر، اعلی معیار کے خام مال اور اعلیٰ معیاری مستقل مقناطیس سلیکون سٹیل کا استعمال، 1000 لائن ہائی پریسجن انکوڈر کے ساتھ، اوپن لوپ سٹیپر موٹر سٹیپنگ کے مسائل پر مکمل طور پر قابو پاتا ہے، جبکہ نمایاں طور پر بڑھاتا ہے۔ موٹر تیز رفتار کارکردگی، روایتی قدم بہ قدم ڈرائیو پروگرام اپ گریڈ کی سہولت کے لیے، امدادی موٹر کے مقابلے لاگت میں کمی 50 فیصد سے زیادہ کم کرنے کے لیے۔ موٹر کی لمبائی 77mm ~ 123mm، ٹارک کی حد: 1N.m ~ 3N.m، موٹر شافٹ قطر 8mm۔ 57 سیریز 3 فیز نیما 23 بند لوپ سٹیپر موٹر 4 قسم کے ڈرائیور کے لیے میچ ہو سکتی ہے: RS485۔ کینوپین۔ ایتھرکیٹ۔ پلس کنٹرول ڈرائیورز۔
الیکٹریکل پرفارمنس پیرامیٹرز
| آئٹم | سپیڈفیکیشنز |
| مرحلہ زاویہ کی درستگی | ±5% (مکمل مرحلہ) |
| مزاحمت کی درستگی | ±10%(20℃) |
| انڈکٹنس کی درستگی | ±20%(1KHZ) |
| درجہ حرارت کا بڑھنا | 80℃ زیادہ سے زیادہ (ریٹیڈ کرنٹ، 2 فیز پاور آن) |
| وسیع درجہ حرارت | -20℃~*50℃ |
| موصلیت مزاحمت | 100MQMin 500VDC |
| ڈائی الیکٹرک طاقت | 500V AC 1 منٹ |
| قابل اجازت ریڈیل لوڈ | 0.02mm زیادہ سے زیادہ (450 لوڈ) |
| قابل اجازت تھرسٹ لوڈ | 0.08mm زیادہ سے زیادہ (450 گرام لوڈ) |
| ریڈیل زیادہ سے زیادہ لوڈ | 75N(20ملی میٹر فلانج سطح سے) |
| شافٹ زیادہ سے زیادہ لوڈ | 15N |
| سلسلہ | قدم زاویہ(") |
لمبائی (ملی میٹر) |
ہولڈنگ ٹارک (N.m) |
مرحلہ موجودہ (A) |
گھومنے والا جڑتا (g.cm²) |
وزن (کلو) |
انکوڈر ریزولوشن (پی پی آر) |
| LC57H355 | 1.2 | 77 | 1.0 | 3.5 | 300 | 1.0 | 1000 |
| LC57H380 | 1.2 | 102 | 2.0 | 3.5 | 500 | 1.4 | 1000 |
| LC57H3100 | 1.2 | 123 | 3.0 | 4.0 | 700 | 1.8 | 1000 |
اوپر نمائندہ مصنوعات ہیں۔ مصنوعات کو اپنی مرضی کے مطابق کیا جا سکتا ہے!
شکل اور تنصیب کا سائز (یونٹ: ملی میٹر)
Shaft Mode of Motor
| ماڈل | شافٹ قطر (ملی میٹر) |
شافٹ توسیع (ملی میٹر) |
شافٹ لمبائی(ملی میٹر) |
| LC57H355 | f8 | ڈی کٹ 0.5 x15 | 21 |
| LC57H380 | f8 | ڈی کٹ 0.5x15 | 21 |
| LC57H3100 | f8 | ڈی کٹ 0.5x15 | 21 |
موٹر وائرنگ ڈایاگرام
موٹر وائر کے رنگ
انکوڈر کی تعریفیں لیڈ کلرز
| 1 | پیلا | EB+ |
| 2 | سبز | ای بی- |
| 3 | سیاہ | EA+ |
| 4 | نیلا | EA- |
| 5 | سرخ | +5VCC |
| 6 | سفید | ای جی این ڈی |
نوٹس
1. موٹر اور ڈرائیور کو جوڑنے کے دوران فیزز کو صحیح طریقے سے جوڑا جانا چاہیے۔
2. موٹر کی واضح گرمی کی پیداوار مختلف ڈرائیونگ حالات میں ہو سکتی ہے۔ آپریشن کے دوران موٹر کی سطح کا درجہ حرارت 85 ℃ سے تجاوز کرنے کی اجازت ہے۔
3. موٹر کو موٹر کے فرنٹ کور پر انسٹالیشن ریبٹ کے ذریعے رکھا جانا چاہیے، غلطی کے ملاپ پر توجہ دی جائے گی، اور موٹر شافٹ اور بوجھ کے درمیان ارتکاز کو سختی سے کنٹرول کیا جانا چاہیے۔
ایپلیکیشن وائرنگ ڈایاگرام
ایک مکمل steppr موٹر کنٹرول سسٹم میں ذیل میں دکھایا گیا پراڈکٹ شامل ہونا چاہیے۔
مصنوعات کی پیکیجنگ
Lichuan فیکٹری پیداوار مصنوعات کی مشین
-
نقش و نگار کی مشین -
کوٹنگ کا سامان -
فائبر لیسٹر مارکنگ مشین -
سکرونگ مشین -
ٹیسٹنگ مشین -
یووی پرنٹر
-
خودکار سولڈرنگ مشین -
ہولڈنگ ٹارک ٹیسٹنگ مشین -
سکرو مشین -
اوسکیلوگراف مشین
انڈسٹری ایپلی کیشنز
-
روبوٹک بازو -
لیزر کٹنگ مشین
-
3D پرنٹنگ -
CNC مشین -
خودکار اثبات -
کندہ کاری کی مشین
