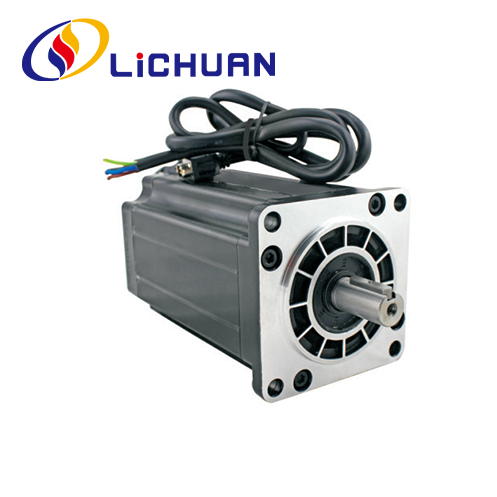

110 سیریز 3 فیز نیما42 بند لوپ سٹیپر موٹر
LICHUAN® ایک پیشہ ور رہنما چائنا 110 سیریز 3 فیز نیما42 کلوزڈ لوپ سٹیپر موٹر بنانے والا ہے جس میں اعلیٰ معیار اور مناسب قیمت ہے۔ ہم سے رابطہ کرنے میں خوش آمدید۔
انکوائری بھیجیں۔
مصنوعات کی وضاحت
اعلی معیار کی 110 سیریز 3 فیز نیما42 کلوزڈ لوپ سٹیپر موٹر چین کے مینوفیکچرر LICHUAN® کی طرف سے پیش کی گئی ہے۔ 110 سیریز 3 فیز نیما42 کلوزڈ لوپ سٹیپر موٹر خریدیں جو براہ راست کم قیمت کے ساتھ اعلیٰ معیار کی ہو۔
110 سیریز 3 فیز نیما 42 بند لوپ سٹیپر موٹر، اعلی معیار کے خام مال اور اعلیٰ معیاری مستقل مقناطیس سلیکون سٹیل کا استعمال، 1000 لائن ہائی پریسجن انکوڈر کے ساتھ، اوپن لوپ سٹیپر موٹر سٹیپنگ کے مسائل پر مکمل طور پر قابو پاتا ہے، جبکہ نمایاں طور پر بڑھاتا ہے۔ موٹر تیز رفتار کارکردگی، روایتی قدم بہ قدم ڈرائیو پروگرام اپ گریڈ کی سہولت کے لیے، امدادی موٹر کے مقابلے لاگت میں کمی 50 فیصد سے زیادہ کم کرنے کے لیے۔ موٹر کی لمبائی 161mm ~ 219mm، ٹارک کی حد: 12N.m ~ 20N.m، موٹر شافٹ قطر 19mm۔ 110 سیریز 3 فیز نیما 42 بند لوپ سٹیپر موٹر 3 قسم کے ڈرائیور کے لیے میچ ہو سکتی ہے: RS485۔ Canopen.Pulse کنٹرول ڈرائیورز۔
الیکٹریکل پرفارمنس پیرامیٹرز
| آئٹم | وضاحتیں |
| مرحلہ زاویہ کی درستگی | ±5%(مکمل مرحلہ) |
| مزاحمت کی درستگی | ±10%(20℃) |
| انڈکٹنس کی درستگی | ±20%(1KHZ) |
| درجہ حرارت کا بڑھنا | 80°℃ زیادہ سے زیادہ (درجہ بندی کرنٹ، 2 فیز پاور آن) |
| وسیع درجہ حرارت | -20℃~* 50℃ |
| موصلیت مزاحمت | 100MQMin 500VDC |
| ڈائی الیکٹرک طاقت | 500V AC 1 منٹ |
| قابل اجازت ریڈیل لوڈ | 0.02mm زیادہ سے زیادہ (450 لوڈ) |
| قابل اجازت تھرسٹ لوڈ | 0.08 ملی میٹر زیادہ سے زیادہ (450 لوڈ) |
| ریڈیل زیادہ سے زیادہ لوڈ | 220N(20mm flange سطح سے) |
| شافٹ زیادہ سے زیادہ لوڈ | 60N |
| سرلیس | قدم زاویہ(") |
لمبائی (ملی میٹر) | ہولڈنگ ٹارک (N.m) | مرحلہ موجودہ(A) |
گھومنے والا جڑتا (g.cm²) |
مرحلہ مزاحمت (Q) |
مرحلہ انڈکٹنس (mH) |
میچینڈ ڈرائیور |
لیڈ تار (نمبر) |
وزن (کلوگرام) |
| LC110H3151 | 1.2 | 161 | 12 | 6.0 | 9720 | 1.89 | 8.34 | LCDA2260E | 3 | 6.6 |
| LC110H3185 | 1.2 | 185 | 16 | 6.4 | 13560 | 1.89 | 8.73 | LCDA2260E | 3 | 9.0 |
| LC110H3219 | 1.2 | 219 | 20 | 6.9 | 17400 | 1.859 | 7.26 | LCDA2260E | 3 | 11.1 |
اوپر نمائندہ مصنوعات ہیں۔ مصنوعات کو اپنی مرضی کے مطابق کیا جا سکتا ہے!
شکل اور تنصیب کا سائز (یونٹ: ملی میٹر)
موٹر کا شافٹ موڈ
| ماڈل | شافٹ قطر (ملی میٹر) |
شافٹ توسیع (ملی میٹر) |
شافٹ لمبائی(ملی میٹر) |
| LC110H3151 | f19 | کلیدی راستہ 6x 30 | 40 |
| LC110H3185 | f19 | کلیدی راستہ 6x 30 | 40 |
| LC110H3219 | f19 | کلیدی راستہ 6x 30 | 40 |
موٹر وائرنگ ڈایاگرام
موٹر وائر کے رنگ
انکوڈر کی تعریفیں لیڈ کلرز
| 1 | پیلا | EB+ |
| 2 | سبز | ای بی- |
| 3 | سیاہ | EA+ |
| 4 | blue | EA- |
| 5 | سرخ | +5VCC |
| 6 | سفید | ای جی این ڈی |
نوٹس
1. موٹر اور ڈرائیور کو جوڑنے کے دوران فیزز کو صحیح طریقے سے جوڑا جانا چاہیے۔
2. موٹر کی واضح گرمی کی پیداوار کے تحت ہو سکتا ہے
ڈرائیونگ کے مختلف حالات۔ کی سطح کا درجہ حرارت
آپریشن کے دوران موٹر کو 85 ° C سے تجاوز کرنے کی اجازت ہے۔
3. موٹر کو انسٹالیشن ربیٹ کے ذریعہ پوزیشن میں رکھنا ضروری ہے۔
موٹر کے سامنے کا احاطہ، غلطی پر توجہ دی جائے گی
مماثلت، اور موٹر شافٹ کے درمیان ارتکاز
اور بوجھ کو سختی سے کنٹرول کیا جائے گا۔ لوپ سٹیپر موٹر 3 قسم کے ڈرائیور کے لیے میچ ہو سکتی ہے: RS485۔ Canopen.Pulse کنٹرول ڈرائیورز۔
ایپلیکیشن وائرنگ ڈایاگرام
ایک مکمل steppr موٹر کنٹرول سسٹم میں ذیل میں دکھایا گیا پراڈکٹ شامل ہونا چاہیے۔
مصنوعات کی پیکیجنگ
Lichuan فیکٹری پیداوار مصنوعات کی مشین
-
نقش و نگار کی مشین -
کوٹنگ کا سامان -
فائبر لیسٹر مارکنگ مشین -
سکرونگ مشین -
ٹیسٹنگ مشین -
یووی پرنٹر
-
خودکار سولڈرنگ مشین -
ہولڈنگ ٹارک ٹیسٹنگ مشین -
سکرو مشین -
اوسکیلوگراف مشین
انڈسٹری ایپلی کیشنز
-
روبوٹک بازو -
لیزر کٹنگ مشین
-
3D پرنٹنگ -
CNC مشین -
خودکار اثبات -
کندہ کاری کی مشین
