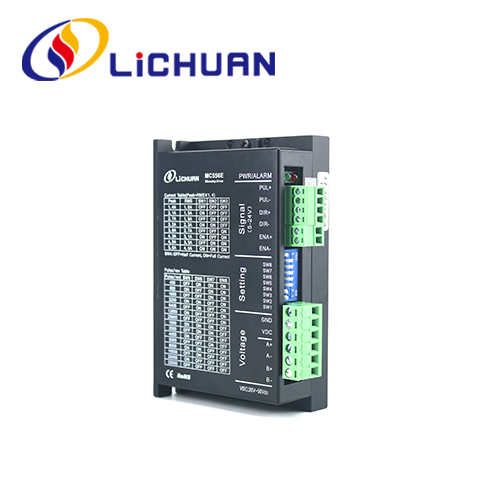

MC556E-RS485 ایک مکمل طور پر NC انٹیگریٹڈ ڈرائیو ہے جو RS485 انٹرفیس کے ساتھ فراہم کی جاتی ہے اور معیاری Modbus RTU پروٹوکول پر مبنی استعمال ہوتی ہے۔ اس میں اپنی ٹچ اسکرین یا RS485 کمیونیکیشن انٹرفیس والے کنٹرولرز کے ذریعے ملٹی ایکسس موشن کنٹرول فنکشن ہو سکتا ہے۔ صارف ایک ہی وقت میں 31 ڈرائیوز کو کنٹرول کر سکتا ہے۔ ہر ڈرائیو کو 8 اندرونی پوزیشنیں فراہم کی گئی ہیں اور یہ خودکار اندرونی پوزیشن سوئچنگ، ہومنگ، پوزیشن ٹرگرنگ، JOG اور دیگر فنکشنز کو سپورٹ کرتی ہے.. Nema23 Nema34 ہائبرڈ سٹیپر موٹر کے لیے MC556 ڈرائیور میچ، اگر آپ مزید معلومات جاننا چاہتے ہیں تو براہ کرم ڈرائیور کا مینوئل چیک کریں۔

MC556E کی خصوصیات

➢ وولٹیج ان پٹ رینج: DC20V~50V
➢ زیادہ سے زیادہ چوٹی کرنٹ: 5.6A
➢ مواصلاتی انٹرفیس: RS485
➢ کمیونیکیشن پروٹوکول: Modbus RTU
➢ موٹر پیرامیٹر سیلف ریگولیشن
➢ اوور وولٹیج اور اوور کرنٹ پروٹیکشن فنکشنز وغیرہ کے ساتھ فراہم کردہ۔ 2.2 اسٹوریج اور بڑھتے ہوئے ماحول
➢ ذخیرہ کرنے کا درجہ حرارت: -20°C~65°C
➢ آپریٹنگ درجہ حرارت: 0°C~50°C
➢ آپریٹنگ نمی: 40~90%RH (بغیر گاڑھا)
➢ کمپن فریکوئنسی: <0.5G (4.9m/s2)، 10~60 Hz (غیر مسلسل آپریشن)
➢ دھول، تیل کے داغ، سنکنرن گیسوں، زیادہ نمی اور کمپن والی جگہوں سے گریز کیا جانا چاہیے۔
➢ آتش گیر گیسوں اور ترسیلی دھول کو ممنوع قرار دیا جانا چاہیے۔

تکنیکی پیرامیٹر

● وولٹیج ان پٹ رینج: DC20V~50v
● زیادہ سے زیادہ چوٹی کرنٹ: 5.6A
● ذیلی تقسیم کی حد: 200～25600ppr
● نبض کی شکل: نبض + سمت
● امپلس رسپانس فریکوئنسی: 0～200KHz
● موٹر پیرامیٹر آٹو ٹیوننگ فنکشن
● تحفظ کے افعال کے ساتھ جیسے اوور وولٹیج، اوور کرنٹ، ٹریکنگ کی خرابی برداشت سے باہر، وغیرہ۔

ماحولیاتی پیرامیٹرز

● اسٹوریج کا درجہ حرارت: -20° ℃~65 ℃
● آپریٹنگ درجہ حرارت: 0° ℃~50 ℃
● آپریٹنگ نمی: 40 ~ 90% RH (غیر گاڑھا)
● وائبریشن فریکوئنسی: 0.5G (4.9m/s2) سے کم 10Hz~ 55Hz (منقطع آپریشن)
● دھول، تیل کے داغ، سنکنرن گیسوں، بہت زیادہ نمی اور بہت زیادہ کمپن والی جگہوں سے بچیں، اور آتش گیر گیس اور کنڈکٹیو دھول سے پرہیز کریں

ڈرائیو فنکشن کی تفصیل

ڈرائیو فنکشن	ہدایات
مائیکرو اسٹیپ ذیلی تقسیم کی ترتیب	ڈرائیور کے لیے 4 ڈائل سوئچز SW5~SW8 کے ذریعے 15 مائیکرو سٹیپ سب ڈویژنز سیٹ کیے جا سکتے ہیں۔ سب ڈویژن سیٹ کرتے وقت ڈرائیور کو روک دیا جائے گا۔ مائیکرو سٹیپ سب ڈویژن سیٹنگز کے لیے ڈرائیور پینل کی ہدایات دیکھیں۔
آؤٹ پٹ موجودہ ترتیب	3 ڈائل سوئچز SW1~SW3 کے ذریعے ڈرائیور کے لیے 8 آؤٹ پٹ کرنٹ سیٹ کیے جا سکتے ہیں۔ آؤٹ پٹ کرنٹ سیٹنگز کے لیے ڈرائیور پینل کی ہدایات دیکھیں۔
خودکار نصف بہاؤ تقریب	سوئچ SW4 کے ذریعے ڈرائیور کے لیے خودکار نصف کرنٹ فنکشن سیٹ کیا جا سکتا ہے۔ آف کا مطلب ہے کہ خاموش کرنٹ نصف پر سیٹ ہے۔ آپریٹنگ کرنٹ؛ ON کا مطلب ہے کہ پرسکون کرنٹ اور ڈائنامک کرنٹ ایک جیسے ہیں۔ SW4 کو عام استعمال کے لیے آف کے طور پر سیٹ کیا جائے گا۔ موٹر اور ڈرائیور کی گرمی کی پیداوار کو کم کریں اور وشوسنییتا کو بہتر بنائیں۔ پلس ٹرین کے رکنے کے تقریباً 0.3 سیکنڈ بعد، کرنٹ خود بخود 50% کم ہو جائے گا (اصل قدر 55%) اور نظریاتی طور پر گرمی کی پیداوار 65% کم ہو جائے گی۔
سگنل انٹرفیس	PUL+ اور PUL- پلس سگنل کنٹرول کے مثبت اور منفی ٹرمینلز ہیں۔ DIR+ اور DIR- سمت سگنل کے مثبت اور منفی ٹرمینلز ہیں۔ ENA+ اور ENA- فعال سگنلز کے مثبت اور منفی ٹرمینلز ہیں۔
موٹر انٹرفیس	A+ اور A- سٹیپر موٹر کے A فیز وائنڈنگ کے مثبت اور منفی ٹرمینلز سے جڑیں؛ سٹیپر موٹر کی B فیز وائنڈنگ کے مثبت اور منفی ٹرمینلز سے B+ اور B- کون سی ٹی۔ جب A اور B فیز وائنڈنگز کو تبدیل کیا جائے گا، تو موٹر کی سمت الٹ جائے گی۔
پاور کنیکٹر	DC/AC پاور سپلائی، آپریشن ان پٹ وولٹیج کی حد: 20～50 VDC، 36VDC ان پٹ وولٹیج تجویز کی گئی ہے، بجلی کی فراہمی 100W سے زیادہ ہوگی۔
اشارہ کرنے والی روشنی	ڈرائیور پر 1 گرین انڈیکیٹر لائٹ اور 1 ریڈ انڈیکیٹر لائٹ ہے۔ سبز رنگ پاور انڈیکیٹر لائٹ ہے، جب ڈرائیور پاور سپلائی سے منسلک ہوتا ہے تو یہ روشن ہوتا ہے۔ سرخ رنگ ناکامی کے اشارے کی روشنی ہے، جب زیادہ وولٹیج یا زیادہ کرنٹ کی ناکامی ہوتی ہے تو یہ روشن ہوتی ہے۔ ناکامی کے خاتمے کے بعد سرخ اشارے کی روشنی بند ہوجاتی ہے۔ ڈرائیور کی ناکامی کو صرف پاور سپلائی سے دوبارہ جوڑنے اور دوبارہ استعمال کرنے سے ہی ختم کیا جا سکتا ہے۔
تنصیب نوٹس	ڈرائیور کے طول و عرض: 117 x 78 x 34 ملی میٹر، سوراخ کی تنصیب کی پچ: 111 ملی میٹر۔ افقی اور عمودی دونوں تنصیبات کا انتخاب کیا جا سکتا ہے (عمودی تنصیب تجویز کی جاتی ہے) ڈرائیور کو گرمی کی کھپت کے لیے دھاتی کیبنٹ کے خلاف مضبوطی سے نصب کیا جانا چاہیے۔

پیرامیٹر کی ترتیب

ذیلی تقسیم کی درستگی، متحرک اور آدھے/مکمل کرنٹ کو MC556E ڈرائیور کے لیے 8 بٹ ڈائل سوئچ کے ذریعے ترتیب دیا جا سکتا ہے:

موجودہ ترتیب کام کر رہی ہے۔

آؤٹ پٹ چوٹی کرنٹ	آؤٹ پٹ اوسط کرنٹ	SW1	SW2	SW3
1.4A	1.0A	بند	بند	بند
2.1A	1.5A	پر	بند	بند
2.7A	1.9A	بند	پر	بند
3.2A	2.3A	پر	پر	بند
3.8A	2.7A	بند	بند	پر
4.3A	3.1A	پر	بند	پر
4.9A	3.5A	بند	پر	پر
5.6A	4.0A	پر	پر	پر

تنصیب کا سائز (یونٹ: ملی میٹر)

Microstep ذیلی تقسیم کی ترتیب

اقدامات/انقلاب	SW5	SW6	SW7	SW8
طے شدہ	پر	پر	پر	پر
400	بند	پر	پر	پر
800	پر	بند	پر	پر
1600	بند	بند	پر	پر
3200	پر	پر	بند	پر
6400	بند	پر	بند	پر
12800	پر	بند	بند	پر
25600	بند	بند	بند	پر
1000	پر	پر	پر	بند
2000	بند	پر	پر	بند
4000	پر	بند	پر	بند
5000	بند	بند	پر	بند
8000	پر	پر	بند	بند
10000	بند	پر	بند	بند
20000	پر	بند	بند	بند
25000	بند	بند	بند	بند
