چھوٹا 2 فیز سٹیپر ڈرائیور منی

فیکٹری سمال 2 فیز سٹیپر ڈرائیور منی کم قیمت کے ساتھ چین میں تیار کی گئی ہے۔ LICHUAN® چین میں چھوٹا 2 فیز سٹیپر ڈرائیور منی مینوفیکچرر اور سپلائر ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

فیکٹری ڈائریکٹ سیل کوالٹی سمال 2 فیز سٹیپر ڈرائیور منی کم قیمت مینوفیکچررز اور سپلائرز کے ساتھ۔ LICHUAN® چین میں چھوٹا 2 فیز سٹیپر ڈرائیور منی مینوفیکچرر اور سپلائر ہے۔

مصنوعات کا تعارف

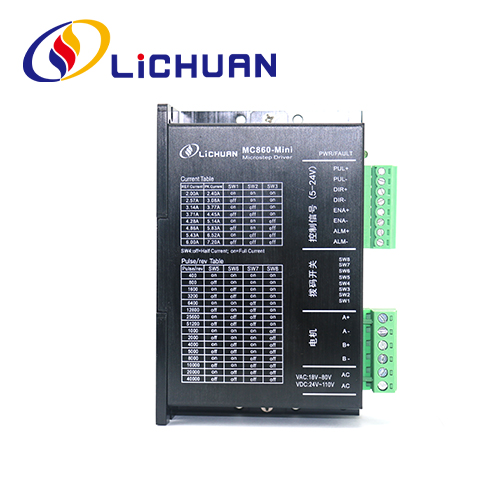

MC860H(E) mini ایک 86 ڈیجیٹل سٹیپ ڈرائیو ہے جو اعلیٰ کارکردگی اور کم بجلی کی کھپت والی ARM چپس پر مبنی ہے۔ یہ پی آئی ڈی پیرامیٹر سیلف ریگولیشن فنکشن کے ساتھ ایک ذہین ریگولیٹر کے ساتھ فراہم کیا گیا ہے، لہذا دستی ریگولیشن کے بغیر مختلف موٹرز کے لیے انتہائی مناسب پیرامیٹرز خود بخود تیار کیے جاسکتے ہیں، جس سے موٹرز کی آپریشن کی کارکردگی بہترین ہوتی ہے۔ اس ڈرائیو کی موٹر شور بہت کم ہے، جس سے اعلیٰ قیمت کی کارکردگی حاصل ہوتی ہے۔

فنکشنل خصوصیات

● وولٹیج ان پٹ رینج: DC20V~90V/AC18V~80V
● زیادہ سے زیادہ چوٹی کرنٹ: 7.2A
● ذیلی تقسیم کی حد: 400~51200ppr
● نبض کی شکل: نبض + سمت
● پلس رسپانس فریکوئنسی: 0~200KHz
● موٹر پیرامیٹر سیلف ریگولیشن
● overvoltage، overcurrent اور ٹریکنگ کی خرابی اور کے ساتھ فراہم کی گئی ہے۔ برداشت سے باہر تحفظ کے افعال، وغیرہ

آپریٹنگ ماحول اور پیرامیٹرز

● اسٹوریج کا درجہ حرارت: -20°C~65°C
● آپریٹنگ درجہ حرارت: 0°C~50°C
● آپریٹنگ نمی: 40~90%RH (بغیر گاڑھا)
● وائبریشن فریکوئنسی: <0.5G (4.9m/s2)، 10~60 Hz (غیر مسلسل آپریشن)۔
● دھول، تیل کے داغ، سنکنرن گیسوں، زیادہ نمی اور کمپن والی جگہوں سے بچنا چاہیے۔ آتش گیر گیسوں اور ترسیلی دھول کو ممنوع قرار دیا جانا چاہیے۔

اہم ایپلی کیشنز

موشن کنٹرول کے مختلف شعبوں جیسے الیکٹرانک پروسیسنگ اور پتہ لگانے، سیمی کنڈکٹر پیکیجنگ، لیزر کٹنگ اور ویلڈنگ، لیزر فوٹو ٹائپ سیٹنگ، پیکیجنگ مشینری، کندہ کاری کی مشینیں، مارکر، کٹر، ملبوسات پلاٹرز، درمیانے درجے کے CNC مشین ٹولز اور خودکار آلات کے لیے خودکار آلات اور آلات کے لیے موزوں۔ اسمبلی کا سامان.

تکنیکی پیرامیٹر

● وولٹیج ان پٹ رینج: DC24V～110V/AC18V～80V
● زیادہ سے زیادہ چوٹی کرنٹ: 7.2A
● ذیلی تقسیم کی حد: 400～51200ppr
● نبض کی شکل: نبض + سمت
● امپلس رسپانس فریکوئنسی: 0～200KHz
● موٹر پیرامیٹر آٹو ٹیوننگ فنکشن
● overcurrent، overvoltage اور دیگر حفاظتی افعال کے ساتھ۔

ماحولیاتی پیرامیٹرز

● ذخیرہ کرنے کا درجہ حرارت:-20°C～65℃
● آپریٹنگ درجہ حرارت: 0° ℃~50 ℃
● آپریٹنگ نمی: 40～90%RH (غیر گاڑھا)
● وائبریشن فریکوئنسی: 0.5G (4.9m/s2) سے کم 10Hz~ 55Hz (منقطع آپریشن)
● دھول، تیل کے داغ، سنکنرن گیسوں، بہت زیادہ نمی اور بہت زیادہ کمپن والی جگہوں سے بچیں، اور آتش گیر گیس اور کنڈکٹیو دھول سے پرہیز کریں

ڈرائیو فنکشن کی تفصیل

ڈرائیو فنکشن	ہدایات
مائیکرو اسٹیپ ذیلی تقسیم کی ترتیب	ڈرائیور کے مائیکرو سٹیپ سب ڈویژنز کی تعداد چار DIP سوئچز SW5~SW8 کے ذریعے سیٹ کی گئی ہے۔ میں 16 مائیکرو سٹیپ سب ڈویژنز ہیں۔ کل جب صارف ذیلی تقسیم کا تعین کرتا ہے، تو پہلے ڈرائیور کو روکنا چاہیے۔ سکور کی ترتیب کے لیے، براہ کرم ڈرائیور پینل کی ہدایات پر عمل کریں۔
آؤٹ پٹ کرنٹ ترتیب	ڈرائیور کا آؤٹ پٹ کرنٹ تین DIP سوئچ SW1~SW3 کے ذریعے سیٹ کیا گیا ہے، اور اس کے آؤٹ پٹ کرنٹ میں 8 گیئرز ہیں۔ مخصوص آؤٹ پٹ موجودہ ترتیب کے لیے، براہ کرم ڈرائیور پینل کی تفصیل سے رجوع کریں۔
خودکار نصف بہاؤ تقریب	صارف SW4 سوئچ کے ذریعے ڈرائیور کے خودکار نصف فلو فنکشن کو سیٹ کر سکتا ہے۔ آف کا مطلب ہے کہ خاموش کرنٹ ڈائنامک کرنٹ کے نصف پر سیٹ ہے، اور ON کا مطلب ہے کہ خاموش کرنٹ اور ڈائنامک کرنٹ ایک جیسے ہیں۔ عام استعمال میں، SW4 کو آف پر سیٹ کیا جانا چاہیے۔ موٹر اور ڈرائیور کی گرمی کی پیداوار کو کم کریں اور وشوسنییتا کو بہتر بنائیں۔ پلس ٹرین کے رکنے کے تقریباً 0.3 سیکنڈ بعد، کرنٹ خود بخود 50% کم ہو جائے گا (حقیقی قدر 55%)، کیلوریفک ویلیو کو نظریاتی طور پر 65% تک کم کیا جائے گا۔
سگنل انٹرفیس	PUL+اور PUL- کنٹرول پلس سگنل کے مثبت اور منفی سرے ہیں۔ DIR+اور DIR- سمت سگنل کے مثبت اور منفی سرے ہیں: ENA+ اور ENA- فعال سگنل کے مثبت اور منفی سرے ہیں، ALM+ اور ALM- الارم آؤٹ پٹ ہیں۔
موٹر انٹرفیس	A+ اور A- سٹیپنگ موٹر کے A-فیز وائنڈنگ کے مثبت اور منفی سروں سے جڑے ہوئے ہیں۔ B+ اور B- سٹیپنگ موٹر کے B-فیز وائنڈنگ کے مثبت اور منفی سروں سے جڑے ہوئے ہیں۔ جب A اور B دو فیز وائنڈنگز کا تبادلہ ہوتا ہے، تو موٹر کی سمت کو تبدیل کیا جا سکتا ہے۔
پاور کنیکٹر	AC/DC پاور سپلائی کا استعمال کریں، وولٹیج کی حد 24~110VDC یا 18~80VAC ہے، ٹرمینلز کو مثبت اور منفی قطبوں میں تقسیم نہیں کیا گیا ہے، تجویز کردہ پاور سپلائی DC 48V ہے، اور پاور 250W سے زیادہ ہے۔
اشارہ کرنے والی روشنی	ڈرائیو میں دو انڈیکیٹر لائٹس ہیں، سرخ اور سبز۔ گرین لائٹ پاور انڈیکیٹر ہے، جب ڈرائیور آن ہوتا ہے تو سبز روشنی ہوتی ہے۔ ہمیشہ تیار؛ سرخ بتی فالٹ انڈیکیٹر ہے، جب اوور وولٹیج یا اوور کرنٹ فالٹ ہو تو فالٹ لائٹ ہمیشہ آن رہتی ہے۔ فالٹ صاف ہونے کے بعد سرخ بتی چلی جاتی ہے۔ جب ڈرائیو ناکام ہوجاتی ہے، صرف ایک پاور سائیکل اور دوبارہ فعال کرنے سے غلطی کو دور کیا جاسکتا ہے۔
تنصیب نوٹس	ڈرائیور کے بیرونی طول و عرض ہیں: 11 9 x76 x34mm، اور بڑھتے ہوئے سوراخ کا فاصلہ 112mm ہے اسے افقی یا عمودی طور پر انسٹال کیا جاسکتا ہے (عمودی تنصیب کی سفارش کی جاتی ہے)۔ انسٹال کرتے وقت، گرمی کی کھپت کو آسان بنانے کے لیے اسے دھاتی کیبنٹ کے قریب ہونا چاہیے۔

پیرامیٹر کی ترتیب

ذیلی تقسیم کی درستگی، متحرک اور آدھے/مکمل کرنٹ کو MC860-Mini ڈرائیور کے لیے 8 بٹ ڈائل سوئچ کے ذریعے مندرجہ ذیل ترتیب دیا جا سکتا ہے:

موجودہ ترتیب کام کر رہی ہے۔

آؤٹ پٹ چوٹی کرنٹ	آؤٹ پٹ اوسط کرنٹ	SW1	SW2	SW3
2.4A	2.0A	پر	پر	پر
3.08A	2.57A	بند	پر	پر
3.77A	3.14A	پر	بند	پر
4.45A	3.71A	بند	بند	پر
5.14A	4.28A	پر	پر	بند
5.83A	4.86A	بند	پر	بند
6.52A	5.43A	پر	بند	بند
7.2A	6.0A	بند	بند	بند

تنصیب کا سائز (یونٹ: ملی میٹر)

Microstep ذیلی تقسیم کی ترتیب

اقدامات/انقلاب	SW5	SW6	SW7	SW8
400	پر	پر	پر	پر
800	بند	پر	پر	پر
1600	پر	بند	پر	پر
3200	بند	بند	پر	پر
6400	پر	پر	بند	پر
12800	بند	پر	بند	پر
25600	پر	بند	بند	پر
51200	بند	بند	بند	پر
1000	پر	پر	پر	بند
2000	بند	پر	پر	بند
4000	پر	بند	پر	بند
5000	بند	بند	پر	بند
8000	پر	پر	بند	بند
10000	بند	پر	بند	بند
20000	پر	بند	بند	بند
40000	بند	بند	بند	بند
