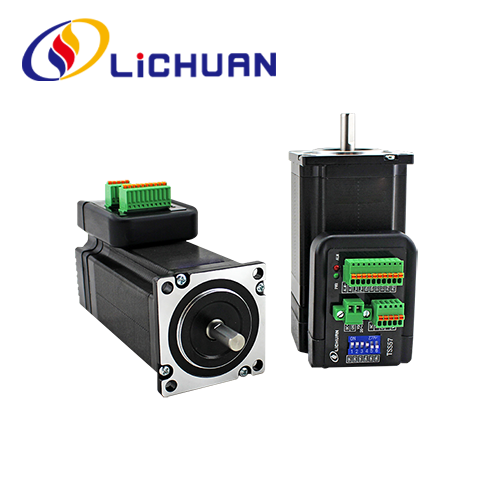

انٹیگریٹڈ Nema23 اوپن لوپ سٹیپر موٹر

آپ یقین دہانی کر کے انٹیگریٹڈ Nema23 اوپن لوپ سٹیپر موٹر LICHUAN® فیکٹری سے خرید سکتے ہیں اور ہم آپ کو بہترین بعد از فروخت سروس اور بروقت ڈیلیوری پیش کریں گے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

LICHUAN® ہماری فیکٹری سے ہول سیل انٹیگریٹڈ Nema23 اوپن لوپ سٹیپر موٹر میں آپ کا پرتپاک استقبال کرتا ہے۔ ہماری مصنوعات عیسوی مصدقہ ہیں اور فی الحال فیکٹری کی انوینٹری کی ایک بڑی مقدار ہے۔ ہم آپ کو اچھی سروس اور فیکٹری رعایتی قیمتیں فراہم کریں گے۔

انٹیگریٹڈ Nema23 اوپن لوپ سٹیپر موٹر کا تعارف

انٹیگریٹڈ Nema23 اوپن لوپ سٹیپر موٹر جدید الٹرنیٹنگ کرنٹ ٹیکنالوجی کو اپنائیں، موٹر اور ڈرائیور کی حرارت کو مؤثر طریقے سے کم کریں اوور وولٹیج، انڈر وولٹیج، اوور کرنٹ اور آؤٹ آف ایرر پروٹیکشن فنکشنز؛ مستحکم رفتار، چھوٹی اوور شوٹ اور ٹریکنگ ایرر، موٹر اور ڈرائیور کی کم ہیٹ جنریشن؛ سنگل/ڈبل پلس موڈ، پلس موثر ایج دستیاب ہے؛ نبض، سمت اور سگنل ان پٹ پورٹ لیولز کو فعال کریں: 3.6~24V ہم آہنگ؛ سیریل پورٹ RS232 ڈیبگنگ فنکشن؛
آپٹیکل کپلر آئسولیشن ایرر سگنل ان پٹ، مضبوط مخالف مداخلت کی صلاحیت؛ ڈیبگنگ سوفٹ ویئر یا ڈائل (سب ڈویژن) کے ذریعے ہر راؤنڈ کا پلس نمبر سیٹ کیا جا سکتا ہے؛ بلٹ ان مائیکرو سٹیپ سب ڈویژن الگورتھم، کم سب ڈویژن کنٹرول آرڈر اور اعلی سب ڈویژن آپریشن اثرات کا احساس کریں۔

Microstep ذیلی تقسیم کی ترتیبات

مرحلہ/مڑیں۔	SW1	SW2	SW3	SW4
طے شدہ	پر	پر	پر	پر
800	بند	پر	پر	پر
1600	پر	بند	پر	پر
3200	بند	بند	پر	پر
6400	پر	پر	بند	پر
12800	بند	پر	بند	پر
25600	پر	بند	بند	پر
51200	بند	بند	بند	پر
1000	پر	پر	پر	بند
2000	بند	پر	پر	بند
4000	پر	بند	پر	بند
5000	بند	بند	پر	بند
8000	پر	پر	بند	بند
10000	بند	پر	بند	بند
20000	پر	بند	بند	بند
40000	بند	بند	بند	بند

الیکٹرک پیرامیٹرز

کہ	TSS57/TSM57
کہ	کم از کم	قسم	زیادہ سے زیادہ	یونٹ
ان پٹ وولٹیج	24	36	40	وی ڈی سی
ڈرائیو کرنٹ	1		8	A
ان پٹ پلس فریکوئنسی	1		200K	HZ
ان پٹ سگنل وولٹیج	3.6	5	24 (مزاحمت کو مربوط کریں)	وی ڈی سی
کرنٹ پر مسلسل	4.5A20KHz PWM
طے شدہ مواصلات کی رفتار	57.61Kbps
تحفظ فنکشن	1.اوور - موجودہ کارروائی کی چوٹی کی قیمت: 8A±10% 2. اوور وولٹیج ایکشن ویلیو 60V DC 3۔خرابی کے الارم کی حد سے باہر

تکنیکی ڈیٹا

سلسلہ	مرحلہ زاویہ ()	موٹر لمبائی(ملی میٹر)	ہولڈنگ Torque (N.m)	درجہ بندی موجودہ (A)	روٹر جڑتا (g.cm²)	موٹر وزن (کلوگرام)	انکوڈر قرارداد (پی پی آر)
TSS57-36V-10	1.8	90	1.0	3.0	300	1.2	1000
TSS57-36V-20	1.8	110	2.0	3.5	500	1.6	1000
TSS57-36V-30	1.8	130	3.0	4.0	720	2.0	1000
TSM57-36V-10	1.8	90	1.0	3.0	300	1.2	کوئی نہیں۔
TSM57-36V-20	1.8	110	2.0	3.5	500	1.6	کوئی نہیں۔
TSM57-36V-30	1.8	130	3.0	4.0	720	2.0	کوئی نہیں۔

اوپر نمائندہ مصنوعات ہیں۔ مصنوعات کو اپنی مرضی کے مطابق کیا جا سکتا ہے!

شکل اور تنصیب کا سائز (یونٹ: ملی میٹر)

موٹر کا شافٹ موڈ

ماڈل	شافٹ ڈیل میٹر (ملی میٹر)	شافٹ توسیع (ملی میٹر)	شافٹ لمبائی(ملی میٹر)
TSS57-36V-10	f8	ڈی کٹ 0.5X15	21
TSS57-36V-20	f8	ڈی کٹ 0.5X15	21
TSS57-36V-30	f8	ڈی کٹ 0.5X15	21
TSM57-36V-10	f8	ڈی کٹ 0.5X15	21
TSM57-36V-20	f8	ڈی کٹ 0.5X15	21
TSM57-36V-30	f8	ڈی کٹ 0.5X15	21
