2 فیز I/O کنٹرول سٹیپر ڈرائیور کے ساتھ پروڈکشن لائن کو فروغ دیں۔

چین میں تیار کردہ کم قیمت کے ساتھ 2 فیز I/O کنٹرول سٹیپر ڈرائیور کے ساتھ گرم فروخت کوالٹی بوسٹ پروڈکشن لائن۔ LICHUAN® چین میں 2 فیز I/O کنٹرول سٹیپر ڈرائیور مینوفیکچرر اور سپلائر کے ساتھ بوسٹ پروڈکشن لائن ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

چین میں تیار کردہ 2 فیز I/O کنٹرول سٹیپر ڈرائیور کے ساتھ اعلیٰ معیار کی بوسٹ پروڈکشن لائن۔ LICHUAN® چین میں 2 فیز I/O کنٹرول سٹیپر ڈرائیور مینوفیکچرر اور سپلائر کے ساتھ بوسٹ پروڈکشن لائن ہے۔

مصنوعات کا تعارف

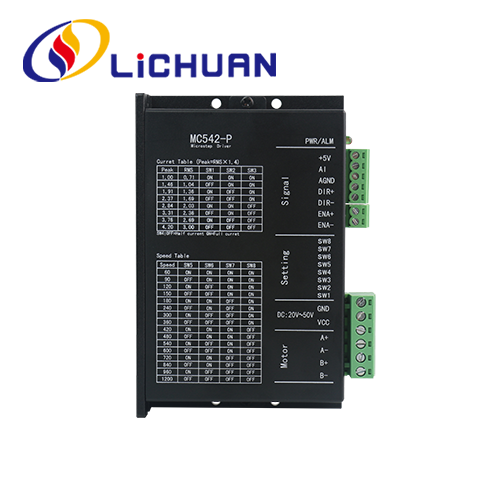

542P ڈرائیور ڈائل سوئچ کے ذریعے زیادہ سے زیادہ رفتار کا تعین کرتا ہے، اور پھر کسی بھی رفتار سے کام کرنے کے لیے پوٹینشیومیٹر کے ذریعے رفتار کو ایڈجسٹ کرتا ہے۔ ڈرائیور 2 فیز نیما23 سٹیپر موٹر کے لیے میچ ہو سکتا ہے، بنیادی طور پر رفتار کے مقابلے میں عام رفتار کو ریگولیٹ کرنے والی موٹرز کو تبدیل کرنے کے لیے استعمال کیا جاتا ہے۔ موٹرز کو ریگولیٹ کرتے ہوئے، اس کے فوائد ہیں جیسے تیز رفتاری اور تنزلی، چھوٹا سائز، اور مضبوط سختی۔

تکنیکی پیرامیٹر

1. برقی اشاریہ جات
● وولٹیج ان پٹ رینج: DC: 20V~50V
● زیادہ سے زیادہ آؤٹ پٹ کرنٹ: 4.2A
● اینالاگ ان پٹ وولٹیج کی حد: 0~5V (0~10V ان پٹ حسب ضرورت)
● موصلیت مزاحمت: 500M
2. ماحولیاتی اشاریہ جات
● ذخیرہ کرنے کا درجہ حرارت: -20°C~80°C
● آپریٹنگ درجہ حرارت: 0°C~55°C
● آپریٹنگ نمی: 90% RH (بغیر گاڑھا)
● وائبریشن فریکوئنسی: <0.5G (4.9m/s2)، 10Hz~60Hz (غیر مسلسل آپریشن)

تکنیکی پیرامیٹر

● وولٹیج ان پٹ رینج: DC20V~50v
● زیادہ سے زیادہ چوٹی کرنٹ: 4.2A
● اینالاگ ان پٹ وولٹیج کی حد: 0~5V (0~10V ان پٹ کے طور پر اپنی مرضی کے مطابق کیا جا سکتا ہے)
● موصلیت مزاحمت: 500M
● overcurrent، overvoltage اور دیگر حفاظتی افعال کے ساتھ۔

ماحولیاتی پیرامیٹرز

● ذخیرہ کرنے کا درجہ حرارت:-20°C～80℃
● آپریٹنگ درجہ حرارت: 0° ℃~55 ℃
● آپریٹنگ نمی: 90% RH (غیر گاڑھا)
● وائبریشن فریکوئنسی: 0.5G (4.9m/s2) سے کم 10Hz~ 60Hz (منقطع آپریشن)
● دھول، تیل کے داغ، سنکنرن گیسوں، بہت زیادہ نمی اور بہت زیادہ کمپن والی جگہوں سے بچیں، اور منع کریں
آتش گیر گیس اور ترسیلی دھول

ڈرائیو فنکشن کی تفصیل

ڈرائیو فنکشن	ہدایات
رفتار کی حد ترتیب	چار DIP سوئچز SW5~SW8 ڈرائیو کی رفتار کی حد مقرر کرنے کے لیے استعمال کیے جاتے ہیں۔ مجموعی طور پر 16 رفتار کی حدود ہیں۔ جب صارف سیٹ کرتا ہے۔ رفتار، ڈرائیو سب سے پہلے روک دیا جانا چاہئے. مخصوص رفتار کی حد کی ترتیب کے لیے، براہ کرم ڈرائیو پینل پر دی گئی ہدایات پر عمل کریں۔
آؤٹ پٹ موجودہ ترتیب	3 ڈائل سوئچز SW1~SW3 کے ذریعے ڈرائیور کے لیے 8 آؤٹ پٹ کرنٹ سیٹ کیے جا سکتے ہیں۔ آؤٹ پٹ کرنٹ سیٹنگز کے لیے ڈرائیور پینل کی ہدایات دیکھیں۔
خودکار نصف بہاؤ تقریب	سوئچ SW4 کے ذریعے ڈرائیور کے لیے خودکار نصف کرنٹ فنکشن سیٹ کیا جا سکتا ہے۔ آف کا مطلب ہے کہ خاموش کرنٹ نصف پر سیٹ ہے۔ آپریٹنگ کرنٹ؛ ON کا مطلب ہے کہ پرسکون کرنٹ اور ڈائنامک کرنٹ ایک جیسے ہیں۔ SW4 کو عام استعمال کے لیے آف کے طور پر سیٹ کیا جائے گا۔ موٹر اور ڈرائیور کی گرمی کی پیداوار کو کم کریں اور وشوسنییتا کو بہتر بنائیں۔ پلس ٹرین کے رکنے کے تقریباً 0.3 سیکنڈ بعد، کرنٹ خود بخود 50% کم ہو جائے گا (اصل قدر 55%) اور نظریاتی طور پر گرمی کی پیداوار 65% کم ہو جائے گی۔
سگنل انٹرفیس	+5V اور AGND 5V پاور آؤٹ پٹ کے مثبت اور منفی ٹرمینلز ہیں۔ ال اینالاگ وولٹیج ان پٹ ٹرمینل ہے۔ DIR+ اور DIR- سمت سگنل کے مثبت اور منفی ٹرمینلز ہیں: ENA+ اور ENA- فعال سگنل کے مثبت اور منفی ٹرمینلز ہیں۔
موٹر انٹرفیس	A+اور A- سٹیپر موٹر کے A فیز وائنڈنگ کے مثبت اور منفی ٹرمینلز سے جڑیں؛ B+ اور B-مثبت اور منفی ٹرمینلز سے منسلک ہوتے ہیں، جب A اور B فیز وائنڈنگز کو تبدیل کیا جاتا ہے، تو موٹر کی سمت الٹ جائے گی۔
پاور کنیکٹر	DC پاور سپلائی، آپریشن ان پٹ وولٹیج کی حد: 20V~50VDC، 36VDC آپریشن وولٹیج تجویز کیا جاتا ہے، بجلی کی فراہمی 100W سے زیادہ ہوگی۔
اشارہ کرنے والی روشنی	ڈرائیور پر 1 گرین انڈیکیٹر لائٹ اور 1 ریڈ انڈیکیٹر لائٹ ہے۔ سبز رنگ پاور انڈیکیٹر لائٹ ہے، جب ڈرائیور پاور سپلائی سے منسلک ہوتا ہے تو یہ روشن ہوتا ہے۔ سرخ رنگ ناکامی کے اشارے کی روشنی ہے، جب زیادہ وولٹیج یا زیادہ کرنٹ کی ناکامی ہوتی ہے تو یہ روشن ہوتی ہے۔ ناکامی کے خاتمے کے بعد سرخ اشارے کی روشنی بند ہوجاتی ہے۔ ڈرائیور کی ناکامی کو صرف پاور سپلائی سے دوبارہ جوڑنے اور دوبارہ استعمال کرنے سے ہی ختم کیا جا سکتا ہے۔
تنصیب نوٹس	ڈرائیور کے طول و عرض: 117x78x34mm، سوراخ کی تنصیب کی پچ: 111mm۔ افقی اور عمودی دونوں تنصیبات کو منتخب کیا جا سکتا ہے (عمودی تنصیب تجویز کی جاتی ہے)۔ ڈرائیور کو گرمی کی کھپت کے لیے دھاتی کیبنٹ کے خلاف قریب سے نصب کیا جانا چاہیے۔

پیرامیٹر کی ترتیب

MC542P ڈرائیو کی رفتار کی حد، متحرک اور نصف/مکمل کرنٹ کو 8 بٹ DIP سوئچ کے ذریعے درج ذیل سیٹ کیا جا سکتا ہے:

موجودہ ترتیب کام کر رہی ہے۔

آؤٹ پٹ چوٹی کرنٹ	آؤٹ پٹ اوسط کرنٹ	SW1	SW2	SW3
1.0A	0.71A	پر	پر	پر
1.46A	1.04A	بند	پر	پر
1.91A	1.36A	پر	بند	پر
2.37A	1.69A	بند	بند	پر
2.84A	2.03A	پر	پر	بند
3.31A	2.36A	بند	پر	بند
3.76A	2.69A	پر	بند	بند
4.2A	3.0A	بند	بند	بند

تنصیب کا سائز (یونٹ: ملی میٹر)

رفتار کی حد کی ترتیب

ایس پی ڈی	SW5	SW6	SW7	SW8
60	پر	پر	پر	پر
90	بند	پر	پر	پر
120	پر	بند	پر	پر
150	بند	بند	پر	پر
180	پر	پر	بند	پر
240	بند	پر	بند	پر
300	پر	بند	بند	پر
360	بند	بند	بند	پر
420	پر	پر	پر	بند
480	بند	پر	پر	بند
540	پر	بند	پر	بند
600	بند	بند	پر	بند
720	پر	پر	بند	بند
840	بند	پر	بند	بند
960	پر	بند	بند	بند
1200
