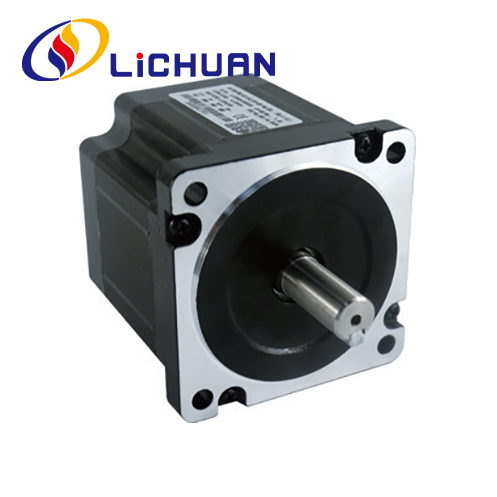

86 سیریز 2 فیز نیما 34 ہائبرڈ سٹیپر موٹر

تھوک کم قیمت 86 سیریز 2 فیز نیما 34 ہائبرڈ سٹیپر موٹر چین میں بنائی گئی ہے۔ LICHUAN® چین میں 86 سیریز 2 فیز نیما 34 ہائبرڈ سٹیپر موٹر بنانے والا اور سپلائر ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

LICHUAN® ہماری فیکٹری سے ہول سیل 86 سیریز 2 فیز نیما 34 ہائبرڈ سٹیپر موٹر سیریز میں آپ کا پرتپاک استقبال کرتا ہے۔ ہماری پروڈکٹس کے پاس سی ای تصدیق شدہ ہے اور اس وقت فیکٹری کی انوینٹری کی ایک بڑی مقدار موجود ہے۔ Lichuan فیکٹری 14 سال سے زائد پیداوار کا تجربہ ہے . ہم OEM اور ODM کی حمایت کر رہے ہیں، ہم آپ کو اچھی سروس اور فیکٹری رعایتی قیمتوں کے ساتھ فراہم کریں گے. ہم مزید تقسیم کاروں کو LICHUAN میں شامل ہونے کا خیرمقدم کرتے ہیں۔

86 سیریز 2 فیز نیما 34 ہائبرڈ سٹیپر موٹر، اعلیٰ معیار کے خام مال اور ہائی سپیکیفیکیشن مستقل مقناطیس سلیکون سٹیل کا استعمال، اعلی پوزیشننگ کی درستگی، آؤٹ پٹ ٹارک، تیز ردعمل، کم شور، اچھی متحرک خصوصیات، معیار اور قابل اعتماد۔ موٹر کی لمبائی 66mm ~ 150mm ٹارک رینج کے درمیان: 0.6N.m ~ 3.0N.m، موٹر شافٹ قطر 9.5/12.7/14/15.8mm۔ 86 سیریز 2 فیز نیما 34 ہائبرڈ سٹیپر موٹر 4 قسم کے ڈرائیور کے لیے میچ ہو سکتی ہے: RS485۔ کینوپین۔ ایتھرکیٹ۔ پلس کنٹرول ڈرائیورز۔ انہیں Lichuan کے 2 فیز سٹیپنگ ڈرائیورز MC860 اور منی ڈرائیور کے ساتھ میچ کرنے کے لیے ڈیزائن کیا گیا ہے، اگر آپ ڈرائیور کی مزید معلومات جاننا چاہتے ہیں تو براہ کرم کیٹلاگ پر ہائبرڈ سٹیپر موٹر ڈرائیور کو چیک کریں۔

برقی کارکردگی کے پیرامیٹرز

آئٹم	وضاحتیں
مرحلہ زاویہ کی درستگی	±5%(مکمل مرحلہ)
مزاحمت کی درستگی	±10%(20℃)
انڈکٹنس کی درستگی	±20%(1KHZ)
درجہ حرارت کا بڑھنا	80℃ زیادہ سے زیادہ (ریٹیڈ کرنٹ، 2 فیز پاور آن)
وسیع درجہ حرارت	20℃~* 50℃
موصلیت مزاحمت	100MQMin 500VDC
ڈائی الیکٹرک طاقت	500V AC 1 منٹ
قابل اجازت ریڈیل لوڈ	0.02mm زیادہ سے زیادہ (450 گرام بار)
قابل اجازت تھرسٹ لوڈ	0.08 ملی میٹر زیادہ سے زیادہ (450 گرام بار)
ریڈیل زیادہ سے زیادہ لوڈ	130N(20mm flange سطح سے)
شافٹ زیادہ سے زیادہ لوڈ	30N

سلسلہ	قدم زاویہ(")	موٹر لمبائی(ملی میٹر)	ہولڈنگ Torque (N.m)	درجہ بندی موجودہ (A)	مرحلہ مزاحمت (Q)	مرحلہ انڈکٹنس (mH)	روٹر جڑتا (g.cm²)	موٹر وزن (کلوگرام)	لیڈ تار (نمبر)
LC86HS66	1.8	66	3.3	3.0	0.6	1.6	1000	2.0	4
LC86HS80	1.8	80	4.5	5.0	0.7	3.0	1400	2.5	4
LC86HS98	1.8	98	6.9	5.0	0.98	4.1	2100	3.4	4
LC86HS114	1.8	114	8.5	6.0	0.49	3.58	2800	4.0	4
LC86HS128	1.8	128	10	6.0	1.3	5.8	3200	4.5	4
LC86HS150	1.8	150	12	6.0	1.4	9.2	4000	5.4	4

اوپر نمائندہ مصنوعات ہیں۔ مصنوعات کو اپنی مرضی کے مطابق کیا جا سکتا ہے!

شکل اور تنصیب کا سائز (یونٹ: ملی میٹر)

موٹر کا شافٹ موڈ

ماڈل	شافٹ قطر (ملی میٹر)	شافٹ توسیع (ملی میٹر	شافٹ لمبائی (ملی میٹر
LC86HS66	f9.5	ڈی کٹ 1X25	32
LC86HS80	φ12.7 یا φ14	ڈی کٹ 1X25	32
LC86HS98	φ12.7 یا φ14	کلیدی راستہ 5x5x25	32
LC86HS114	φ12.7 یا φ14	کلیدی راستہ 5 x5x25	32
LC86HS128	φ12.7 یا φ14	کلیدی راستہ 5x5x 25	32
LC86HS150	φ12.7 یا φ14 یا φ15.8	کلیدی راستہ 5x5x 25	32

ٹارک فریکوئنسی کی خصوصیات کے منحنی خطوط

موٹر Wirin ڈایاگرام

ایپلیکیشن وائرنگ ڈایاگرام

ایک مکمل steppr موٹر کنٹرول سسٹم میں ذیل میں دکھایا گیا پراڈکٹ شامل ہونا چاہیے۔

Lichuan فیکٹری پیداوار مصنوعات کی مشین

نقش و نگار کی مشین
کوٹنگ کا سامان
فائبر لیسٹر مارکنگ مشین
سکرونگ مشین
ٹیسٹنگ مشین
یووی پرنٹر

خودکار سولڈرنگ مشین
ہولڈنگ ٹارک ٹیسٹنگ مشین
سکرو مشین
اوسکیلوگراف مشین

انڈسٹری ایپلی کیشنز

روبوٹک بازو
لیزر کٹنگ مشین
3D پرنٹنگ
CNC مشین
خودکار اثبات
کندہ کاری کی مشین
