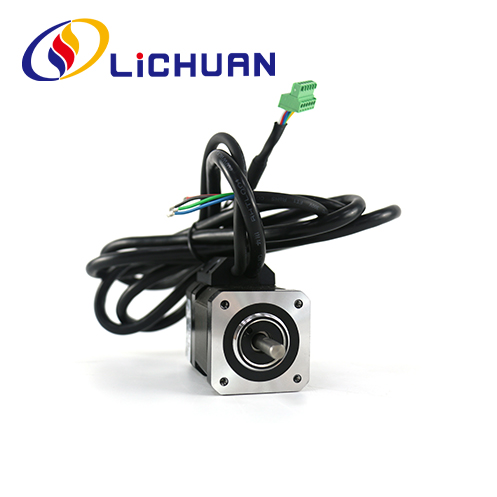

42 سیریز نیما 17 2 فیز کلوزڈ لوپ سٹیپر موٹر
ڈسکاؤنٹ S42 سیریز نیما 17 2 فیز کلوزڈ لوپ سٹیپر موٹر چین میں تیار کردہ مفت نمونے کے ساتھ خریدیں۔ LICHUAN® is42 Series Nema 17 2 فیز کلوزڈ لوپ سٹیپر موٹر چین میں مینوفیکچرر اور سپلائر۔
انکوائری بھیجیں۔
مصنوعات کی وضاحت
LICHUAN® آپ کو ہماری فیکٹری سے تھوک 42 سیریز نیما 17 2 فیز کلوزڈ لوپ سٹیپر موٹر میں خوش آمدید کہتے ہیں۔ ہماری پروڈکٹس کے پاس سی ای تصدیق شدہ ہے اور اس وقت فیکٹری کی انوینٹری کی ایک بڑی مقدار موجود ہے۔ Lichuan فیکٹری 14 سال سے زائد پیداوار کا تجربہ ہے . ہم OEM اور ODM کی حمایت کر رہے ہیں، ہم آپ کو اچھی سروس اور فیکٹری رعایتی قیمتوں کے ساتھ فراہم کریں گے. ہم مزید تقسیم کاروں کو LICHUAN میں شامل ہونے کا خیرمقدم کرتے ہیں۔
42 سیریز Nema17 2 فیز بند لوپ سٹیپر موٹر، اعلیٰ معیار کے خام مال اور اعلیٰ معیاری مستقل مقناطیس سلکان سٹیل کا استعمال، 1000 لائن کے اعلیٰ درست انکوڈر کے ساتھ، اوپن لوپ سٹیپر موٹر سٹیپنگ کے مسائل پر مکمل طور پر قابو پاتا ہے، جبکہ نمایاں طور پر بڑھاتا ہے۔ موٹر تیز رفتار کارکردگی، روایتی قدم بہ قدم ڈرائیو پروگرام اپ گریڈ کی سہولت کے لیے، امدادی موٹر کے مقابلے لاگت میں کمی 50 فیصد سے زیادہ کم کرنے کے لیے۔ موٹر کی لمبائی 68mm ~ 79mm، ٹارک کی حد: 0.48N.m ~ 0.72N.m، موٹر شافٹ قطر 5mm یا 6mm۔ 42 سیریز Nema17 2 فیز بند لوپ سٹیپر موٹر 4 قسم کے ڈرائیور کے لیے میچ ہو سکتی ہے: RS485۔ کینوپین۔ ایتھرکیٹ۔ پلس کنٹرول ڈرائیورز۔
الیکٹریکل پرفارمنس پیرامیٹرز
| آئٹم | وضاحتیں |
| مرحلہ زاویہ کی درستگی | ±5%(مکمل مرحلہ) |
| مزاحمت کی درستگی | ±10%(20℃) |
| انڈکٹنس کی درستگی | ±20%(1KHZ) |
| درجہ حرارت کا بڑھنا | 80℃ زیادہ سے زیادہ (ریٹیڈ کرنٹ، 2 فیز پاور آن) |
| وسیع درجہ حرارت | -20℃~*50℃ |
| موصلیت مزاحمت | 100MQMin 500VDC |
| ڈائی الیکٹرک طاقت | 500V AC 1 منٹ |
| قابل اجازت ریڈیل لوڈ | 0.02mm زیادہ سے زیادہ (450 گرام لوڈ) |
| قابل اجازت تھرسٹ لوڈ | 0.08mm زیادہ سے زیادہ (450 گرام لوڈ) |
| ریڈیل زیادہ سے زیادہ لوڈ | 28N(20ملی میٹر فلانج سطح سے) |
| شافٹ زیادہ سے زیادہ لوڈ | 10N |
| سلسلہ | قدم زاویہ(") |
لمبائی (ملی میٹر) |
ہولڈنگ Torque (N.m) |
مرحلہ موجودہ (A) |
گھومنے والا جڑتا (g.cm²) |
وزن (کلو) |
انکوڈر قرارداد (پی پی آر) |
| LC42H249 | 1.8 | 68 | 0.48 | 1.2 | 68 | 0.47 | 1000 |
| LC42H261 | 1.8 | 79 | 0.72 | 1.2 | 102 | 0.60 | 1000 |
اوپر نمائندہ مصنوعات ہیں۔ مصنوعات کو اپنی مرضی کے مطابق کیا جا سکتا ہے!
شکل اور تنصیب کا سائز (یونٹ: ملی میٹر)
موٹر کا شافٹ موڈ
| ماڈل | شافٹ قطر (ملی میٹر) |
شافٹ توسیع (ملی میٹر) |
شافٹ لمبائی(ملی میٹر) |
| LC42H249 | φ5 orφ6 | ڈی کٹ 0.5 x 15 | 24 |
| LC42H261 | φ5 orφ6 | ڈی کٹ 0.5 x15 | 24 |
موٹر وائرنگ ڈایاگرام
موٹر وائر کے رنگ
انکوڈر کی تعریفیں لیڈ کلرز
| 1 | پیلا | EB+ |
| 2 | سبز | ای بی- |
| 3 | سیاہ | EA+ |
| 4 | نیلا | EA- |
| 5 | سرخ | +5VCC |
| 6 | سفید | ای جی این ڈی |
نوٹس
1. جڑتے وقت فیزز کو صحیح طریقے سے جوڑا جانا چاہیے۔
موٹر اور ڈرائیور.
2. موٹر کی واضح گرمی کی پیداوار مختلف ڈرائیونگ حالات میں ہو سکتی ہے۔ آپریشن کے دوران موٹر کی سطح کا درجہ حرارت 85 ℃ سے تجاوز کرنے کی اجازت ہے۔
3. موٹر کو موٹر کے فرنٹ کور پر انسٹالیشن ریبٹ کے ذریعے رکھا جانا چاہیے، غلطی کے ملاپ پر توجہ دی جائے گی، اور موٹر شافٹ اور بوجھ کے درمیان ارتکاز کو سختی سے کنٹرول کیا جانا چاہیے۔
ایپلیکیشن وائرنگ ڈایاگرام
ایک مکمل steppr موٹر کنٹرول سسٹم میں ذیل میں دکھایا گیا پراڈکٹ شامل ہونا چاہیے۔
مصنوعات کی پیکیجنگ
Lichuan فیکٹری پیداوار مصنوعات کی مشین
-
نقش و نگار کی مشین -
کوٹنگ کا سامان -
فائبر لیسٹر مارکنگ مشین -
سکرونگ مشین -
ٹیسٹنگ مشین -
یووی پرنٹر
-
خودکار سولڈرنگ مشین -
ہولڈنگ ٹارک ٹیسٹنگ مشین -
سکرو مشین -
اوسکیلوگراف مشین
انڈسٹری ایپلی کیشنز
-
روبوٹک بازو -
لیزر کٹنگ مشین
-
3D پرنٹنگ -
CNC مشین -
خودکار اثبات -
کندہ کاری کی مشین
